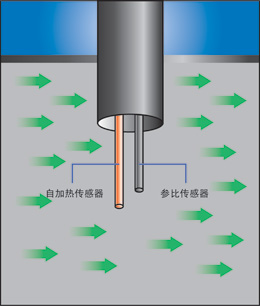

工作原理
该仪表采用各项参数匹配一致并带有保护套管的铂热电阻（RTD）作为基本的测量元件，RTD与传感器探杆采用全焊接方式连接。其中一只RTD作为参考端， 测量当前的介质温度；另一只RTD上伴有一只独立的加热器（加热功率恒定），作为测量端。当传感器置于无流量的 介质中时，由于加热器的作用将在两只RTD间将形成一个温度差值。随着介质的流动，基于热传导原理，介质分子将带走测量端RTD上的部分热量，而参考端 RTD的温度将保持不变，因此两只RTD间的温差将减小。温差的变化与介质的流量及介质本身的热特性有关，较高的流速或密度较大的介质将加快两RTD间温 差的变化。FCI通过线性化电路将温差的变化转换成与流量相对应的输出信号。

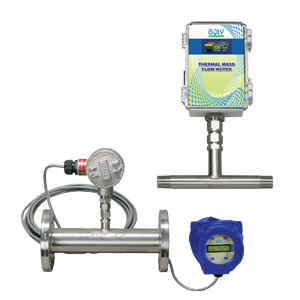

热式气体质量流量计

热式气体质量流量计 Principle





  • 探头对污垢不敏感
  • 无移动部件
  • 安装简便
  • 压力损失可忽略不计
  • 量程比达到100:1
  • 经济实用，特别适用于大口径管道
  • 同步输出流速及温度
  • 精度高，介质压力小、流速低时亦不影响精度
  • 直接测量法 – 无需输入额外的压力或温度

技术参数
热质式流量计30系列
类型 一体在线式 一体插入式 分体在线式 分体插入式
型号 FGL30 FGI30 FRL30 FRI30
传感器 优质铂金属材质的带316SS保护套的RTD
浸润部件 SS316
供电 24VDC / 115VAC / 230VAC 可变
能耗 <2.5 W
电气部分 基于微处理器 分体式微处理器
电气部分外壳 一体式安装,
NEMA 4 外壳		 接线盒可用于室内或室外
（无电子部件）
显示 高对比度的LED显示器
（显示参数为：流速、累积流量、温度）
量程比 100:1
分辨率 1000:1
灵敏度 5 SFPM
现场校验 可以 – 数字系统允许对原始信号进行验证
通讯 可选 Modbus®
认证 无
现场配置 请联系福德公司
精度 精度：满量程的±0.5%，读数的+/-1%
重复性 0.20%
响应时间 1 秒
温度范围 标准为-40°~ 90°C
（如需选择高温型，请联系福德公司)
压力 500 PSIG（如需选择高压型，请联系福德公司）
输出 流速 4~20mA； 累积流量：24VDC脉冲输出
温度输出 无
环境温度 -20°C ~ 65°C
本体规格 SS316 伸出直径符合Schedule 40，管道尺寸从1/4" x 6"到 4" x 12"，标准NPT接头（可选法兰式或其它连接） 无 SS316 伸出直径符
合Schedule 40，管道尺寸从1/4" x 6"到 4" x 12"，标准NPT接头（可选法兰式或其它连接）		 无
探头类型/长度 无 探头外径1/2”
长度6” 到36”		 无 探头外径1/2”
长度6” 到36”
继电器 N/A
电缆长度 无 标准7.5m（最长300m）
流体工况 流量调节器为在线式，规格为1/2”到6” 采购仪表时可选择固定式流量调节器 流量调节器为在线式，规格为1/2”到6” 采购仪表时可选择固定式流量调节器
热质式流量计 90系列 – 防爆认证
类型 一体在线式 一体插入式 分体在线式 分体插入式
型号 FGL90 FGI90 FRL90 FRI90
传感器 两个优质铂金属材质的带316SS保护套的RTD
浸润部件 SS316
供电 24VDC (115 / 230VAC 可选)
能耗 <6W
电气部分 基于微处理器 分体式微处理器
电气部分外壳 一体式安装，防爆，
适用于1区， B、C、D， NEMA 4X		 防爆接线盒，适用于1区、2区，
B、C、D（无电子部件）
显示 两行，带背光，带键盘
（可显示流速、累积流量、温度）
量程比 100:1
分辨率 1000:1
灵敏度 5 SFPM
现场校验 可以 – 数字系统允许对原始信号进行验证
通讯 通讯：Modbus®、RS485 RTU
认证 防爆区域：1区，Ex II 2 G Ex d IIB+H2 T6 Gb
现场配置 请联系福德公司
精度 满量程的±0.5%，读数的±%
重复性 0.20%
响应时间 1 秒
温度范围 标准为-40°~ 90°C（如需选择高温型，请联系福德公司)
压力 500 PSIG （如需选择高压型，请联系福德公司）
输出 流速 4~20mA； 累积流量：24VDC脉冲
温度输出 只通过Modbus®
环境温度 -20°C ~ 65°C
本体规格 SS316 伸出直径符合Schedule 40，管道尺寸从1/4" x 6"到 4" x 12"，标准 NPT接头（可选法兰式或其它连接） 无 SS316 伸出直径符合Schedule 40，管道尺寸从1/4" x 6"到 4" x 12"，标准NPT接头（可选法兰式或其它连接） 无
探头类型/长度 无 探头外径1/2”
（可选3/4”），长度6” 到36”		 无 探头外径1/2”
（可选3/4”），长度6” 到36”
继电器 N/A
电缆长度 无 标准7.5m（最长300m）
流体工况 流量调节器为在线式，规格为1/2” 到6” 采购仪表时可选择固定式流量调 节器 流量调节器为在线式，规格为1/2”到6” 采购仪表时可选择固定式流量调节器
注意: 技术参数可能会有所改动

通用热质式流量计可对空气、气体、氩气、沼气、甲烷、氯气、一氧化碳、二氧化碳、厌氧气体、瓦斯、废气、氢气、氦气、垃圾填埋场氮气、天然气、氧气、臭氧及其他混合气体提供高精度、高可靠性及重复性的流量和温度测量。


适用于多种工业领域

  • 水和污水处理
  • 压缩空气
  • 天然气(可燃气体)
  • 金属、火炉、锅炉
  • 楼宇自动化
  • 垃圾填埋场
  • 玻璃及玻璃纤维
  • 食品和饮料
  • 纸浆和造纸
  • 生物与制药
  • 其他
